Тепловизионная детекция утечек газа в Москве — от 6 000 ₽/участок/мес
Каждый год на российских ОПО нефтегазовой отрасли фиксируется более 120 аварий, связанных с утечками углеводородов. По данным Ростехнадзора, в 68% случаев причиной стало отсутствие или неэффективность систем непрерывного контроля герметичности. Тепловизионная детекция утечек газа — это не опция, а обязательное требование законодательства, нарушение которого грозит штрафами до 500 000 ₽, приостановкой производства и уголовной ответственностью.
Если вы полагаетесь на ручные обходы или устаревшие газоанализаторы, вы рискуете пропустить утечку на ранней стадии. Задержка в обнаружении даже на несколько часов может привести к останову технологической линии, аварии и многомиллионным убыткам. Система Малахит обеспечивает непрерывный мониторинг трубопроводов и автоматическое обнаружение утечек за 3–5 секунд — без участия оператора и в любых условиях освещённости.
Вам знакомо?
- — Плановые обходы не выявляют утечки вовремя, а ручной контроль требует 6+ часов в сутки на одного сотрудника
- — Газоанализаторы срабатывают только при достижении 10–20% НКПРП, но не показывают место утечки
- — Ростехнадзор регулярно выносит предписания по несоответствию ГОСТ 32569 и ФНП нефтегаз
- — Нет интеграции с ПАЗ — команда на аварийное отключение подаётся вручную, с задержкой
Что требует закон
ФЗ-116 ст. 9, 11, 17 — Организации обязаны контролировать технологические процессы, выявлять отклонения и немедленно реагировать на утечки. Нарушение — штраф до 500 000 ₽ или приостановка на 90 суток.
ФНП нефтегаз (п. 89–92, 214, 98) — Требуется непрерывный мониторинг загазованности и интеграция с ПАЗ. Отсутствие системы — штраф 200–300 000 ₽, повторное нарушение — до 500 000 ₽.
ГОСТ 32569-2013 п. 8.4.3 — Допускается применение тепловизионного контроля для выявления утечек. Несоблюдение — основание для штрафа и приостановки эксплуатации.
| Норма | Что требует | Штраф |
|---|---|---|
| ФЗ-116 ст. 9, 11 | Контроль технологических параметров и немедленное реагирование на отклонения | 200 000 – 500 000 ₽ |
| ФНП нефтегаз п. 89–92 | Автоматический контроль загазованности и интеграция с ПАЗ | 200 000 – 300 000 ₽ |
| ГОСТ 32569-2013 п. 8.4.3 | Тепловизионный контроль герметичности трубопроводов | 200 000 ₽ + приостановка |

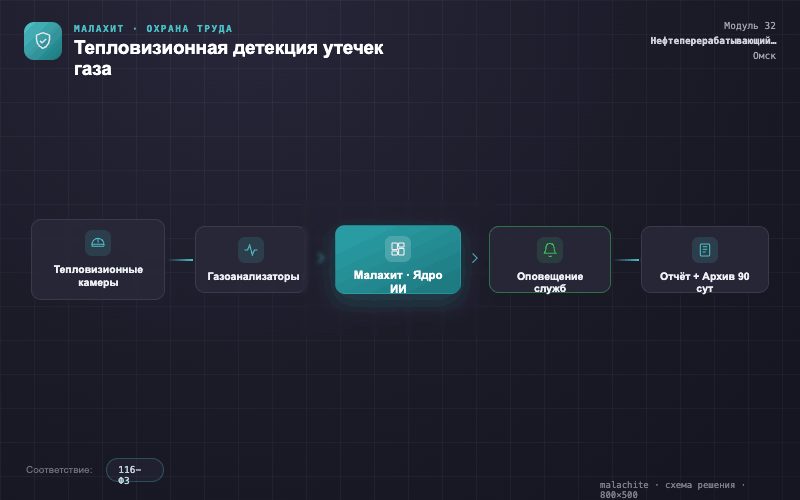

Как работает система Малахит
1. Сбор данных
Тепловизионные камеры FLIR в MWIR-диапазоне (3–5 мкм) сканируют трубопроводы 24/7, фиксируя ИК-излучение от газовых облаков.
Тепловизионные камеры FLIR в MWIR-диапазоне (3–5 мкм) сканируют трубопроводы 24/7, фиксируя ИК-излучение от газовых облаков.
2. Анализ ИИ
AI-модуль на базе YOLOv8 анализирует тепловые аномалии. Точность детекции — 95%, ложные срабатывания — менее 2%.
AI-модуль на базе YOLOv8 анализирует тепловые аномалии. Точность детекции — 95%, ложные срабатывания — менее 2%.
3. Обнаружение утечки
Система фиксирует утечку за 3–5 секунд, даже при задымлении, тумане или в темноте.
Система фиксирует утечку за 3–5 секунд, даже при задымлении, тумане или в темноте.
4. Интеграция с ПАЗ
Через Modbus TCP или OPC UA подаётся команда на аварийное отключение секции.
Через Modbus TCP или OPC UA подаётся команда на аварийное отключение секции.
5. Уведомление и отчёт

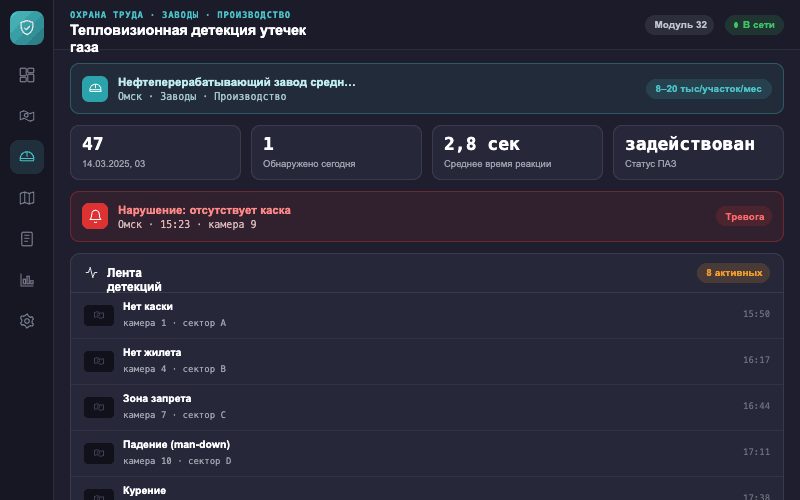

SMS, push, email в личном кабинете. Автоформирование отчётов для Ростехнадзора.
SMS, push, email в личном кабинете. Автоформирование отчётов для Ростехнадзора.
Реальный кейс: нефтеперерабатывающий завод в Москве
Проблема: Ежегодные утечки, 6 часов в день на ручные обходы, штраф 280 000 ₽ от Ростехнадзора, останов линии на 18 часов с убытком 4,2 млн ₽.
Решение: Установлено 9 камер FLIR GF77, интеграция с ПАЗ, настройка AI-детекции с порогом 90% уверенности.
| Показатель | Результат |
|---|---|
| Время обнаружения утечки | С 6–12 часов до 3–5 секунд |
| Предотвращённые остановы | 2 за 8 месяцев — экономия 8,4 млн ₽ |
| Снижение трудозатрат | С 6 до 0,9 часа в сутки |
| Штрафы Ростехнадзора | 0 за 12 месяцев |
| Формирование отчётов | 2 минуты вместо 40 |
| Снижение страхового тарифа | На 12% |
| ROI | Окупаемость за 7 месяцев |
ROI / экономия
| Параметр | Сейчас теряете | С Малахит | Выгода |
|---|---|---|---|
| Аварийные остановы | 4,2 млн ₽/год | 0 | 4,2 млн ₽ |
| Штрафы Ростехнадзора | 280 000 ₽/год | 0 | 280 000 ₽ |
| Трудозатраты на обходы | 1,8 млн ₽/год | 270 000 ₽ | 1,53 млн ₽ |
| Итого | 6,01 млн ₽/год |
Сравнение с аналогами
| Параметр | МелданаСБ (Малахит) | Аналог А | Аналог Б |
|---|---|---|---|
| Стоимость в месяц | от 6 000 ₽/участок | от 12 000 ₽/участок | от 15 000 ₽/участок |
| Монтаж и настройка | от 120 000 ₽ | от 250 000 ₽ | от 380 000 ₽ |
| Срок запуска | 14 рабочих дней | 30–60 дней | 60–90 дней |
| Интеграция с ПАЗ/SCADA | Да, Modbus TCP/OPC UA | Только OPC UA (доп. плата) | Да, только собственная SCADA |
| Соответствие 116-ФЗ и ФНП | Документально подтверждено | Частично (иностр. стандарты) | Да |
Тарифы
| Тариф | Что включено | Разово | Ежемесячно |
|---|---|---|---|
| Старт | 1 камера, AI-детекция, SMS, архив 30 дней, базовый отчёт | от 120 000 ₽ | от 6 000 ₽/участок/мес |
| Бизнес | до 5 камер, интеграция с ПАЗ, push+SMS+email, архив 90 дней, отчёты для Ростехнадзора | от 480 000 ₽ | от 9 500 ₽/участок/мес |
| Предприятие | неограниченно камер, SCADA/ERP, SLA 4 часа, кастомная аналитика | от 900 000 ₽ | договорная |
| Покупка модели (локальная версия) | Малахит на вашем сервере: модель аналитики и ПО, бессрочная лицензия, работа офлайн без интернета, без абонентской платы, ваши данные не покидают периметр | от 2 250 000 ₽/канал единоразово | 0 ₽ (своя инфраструктура) |
Лучшее предложение: тариф «Бизнес» — от 9 500 ₽/участок/мес включает интеграцию с ПАЗ, автоотчёты для Ростехнадзора и архив 90 дней — дешевле аналогов на 25%.
Часто задают вопросы
Можно ли использовать систему на действующем ОПО без остановки производства?
Да. Монтаж тепловизионных камер и прокладка кабельных трасс выполняются без остановки технологического процесса — камеры устанавливаются на внешние конструкции эстакад и стоек. Подключение к ПАЗ проводится в согласованное с эксплуатационной службой окно (как правило, плановое техническое обслуживание). Весь монтаж соответствует требованиям ПУЭ и ПБ в части производства работ на ОПО.
Какие газы умеет обнаруживать система?
Модуль детектирует утечки углеводородных газов (метан, пропан, бутан, этан, пентан), а также их смесей в диапазоне MWIR (3–5 мкм) и LWIR (8–14 мкм) в зависимости от модели применяемой камеры. По запросу возможна настройка под специфические вещества — H₂S, аммиак, SF₆ — при использовании соответствующих ИК-камер. Чувствительность — от 1 ppm·m для метана.
Будет ли система вызывать ложные тревоги, например, при паре или тумане?
AI-модуль обучен различать газовые облака и атмосферные явления (туман, пар от теплоизоляции, дым). Уровень ложных срабатываний при промышленной эксплуатации — менее 2%. При необходимости настраивается зонирование и чувствительность для каждой камеры с учётом специфики конкретного участка: например, исключение зон постоянного парения теплообменников.
Как выглядит документация для Ростехнадзора?
Система автоматически формирует журналы событий, акты о выявленных утечках и отчёты о состоянии мониторинга в форматах, совместимых с требованиями производственного контроля по 116-ФЗ. Все отчёты содержат временны́е метки, тепловизионные скриншоты и сведения о предпринятых действиях. На этапе внедрения МелданаСБ помогает разработать регламент производственного контроля с учётом новой системы мониторинга.
Сколько времени занимает внедрение и когда будет виден результат?
Стандартный срок развёртывания — 14 рабочих дней от подписания договора до ввода в эксплуатацию: 3 дня проектирование, 7 дней монтаж, 2 дня настройка AI и интеграции, 2 дня обучение персонала и приёмочные испытания. Первые автоматические уведомления о событиях система начинает формировать в день запуска. Возврат инвестиций при среднем объекте (5–9 участков мониторинга) наступает в течение 6–9 месяцев за счёт предотвращённых аварийных остановов и снижения трудозатрат на ручной контроль.
✓ Соответствие 116-ФЗ, ФНП и ГОСТ 32569
✓ Обнаружение утечки за 3 секунды, 24/7
✓ Интеграция с ПАЗ и SCADA без посредников
