Введение в системы усиления сотовой связи: почему это необходимо

Стабильная сотовая связь в современном мире — это не только вопрос комфорта, но и критическое требование безопасности, производительности и конкурентоспособности бизнеса. Однако реальность такова, что значительная часть территории Российской Федерации по-прежнему страдает от недостаточного уровня мобильного сигнала. Причины этого явления различны: удаленность объекта от ближайшей базовой станции оператора, густая застройка многоэтажными зданиями, использование в конструкции здания экранирующих материалов, рельеф местности, лесной массив и другие природные преграды.

Согласно статистике опросов пользователей, каждый третий российский абонент регулярно сталкивается с проблемами связи в своем доме, офисе или на территории предприятия. Для многих компаний, особенно в сфере логистики, охраны, медицины и аварийных служб, отсутствие надежной мобильной связи может привести к серьезным экономическим потерям и даже угрозе жизни и здоровья людей.

Именно в этом контексте приобретает особую значимость профессиональное проектирование и внедрение систем усиления сотовой связи на основе репитеров и ретрансляторов. Это сложное техническое решение, требующее глубоких знаний в области радиотехники, законодательства РФ в области частотного спектра и практического опыта монтажных работ.

Основные компоненты профессиональной системы усиления связи

1. Внешняя (донорная) антенна

Внешняя антенна устанавливается на крыше здания или на специально возведенной мачте высотой 25-30 метров и предназначена для захвата слабого сигнала от ближайшей базовой станции оператора мобильной связи. Ключевым моментом является правильный выбор места установки — антенна должна быть расположена как можно выше, в месте с максимальным уровнем входящего сигнала и с прямой видимостью на направление базовой станции.

Профессиональные внешние антенны обладают коэффициентом усиления от 7 до 15 дБ в зависимости от типа и диапазона частот. Материалы изготовления должны обеспечивать защиту от экстремальных климатических условий — мороза до -40°C, ветровых нагрузок, УФ-излучения и коррозии.

2. Репитер (усилитель сигнала)

Репитер — это сердце всей системы усиления. Это сложное радиоэлектронное устройство, которое принимает ослабленный сигнал от внешней антенны, усиливает его в 70-90 раз (это означает усиление на 70-90 дБ) и передает усиленный сигнал во внутренние антенны. Критически важное свойство современного репитера — способность одновременно работать с сигналами в обе стороны (полнодуплексный режим), обеспечивая как прием сигнала базовой станцией, так и передачу данных от мобильного аппарата.

3. Внутренние (комнатные) антенны

Внутренние антенны являются излучателями усиленного сигнала внутри помещений. Они могут устанавливаться на стены, потолок или монтироваться на мачты. В зависимости от площади охвата, может использоваться от 1 до нескольких десятков внутренних антенн, объединенных через коаксиальные кабели с использованием сплиттеров и усилителей.

Стратегическое размещение внутренних антенн — это искусство, требующее понимания особенностей распространения радиоволн в конкретном здании, учета экранирующих свойств строительных конструкций и правильного расчета необходимой мощности сигнала в каждой зоне покрытия.

4. Кабельные сборки и соединители

Соединение всех элементов системы осуществляется через коаксиальный кабель высокого качества с защитой от влаги и экранированием, предотвращающим излучение радиочастотных помех. Качество кабельных сборок критически влияет на общую производительность системы — потери сигнала в низкокачественном кабеле могут составлять 3-5 дБ на каждые 10 метров длины.

Технологии репитеров и ретрансляторов: различия и особенности

Репитеры (усилители сигнала)

Репитеры являются наиболее распространенным решением для усиления сотовой связи в зданиях и на ограниченных территориях. Основной принцип работы репитера заключается в приеме слабого входящего сигнала от базовой станции, его усилении и передачи обратно во внутреннее пространство или на абонентские устройства.

Преимущества репитеров:

• Невысокая стоимость оборудования и монтажа по сравнению с ретрансляторами
• Относительно простая установка, не требующая глубоких знаний радиотехники для базовых конфигураций
• Поддержка работы со всеми операторами сотовой связи одновременно в широкополосных моделях
• Возможность усиления нескольких частотных диапазонов (GSM-900, GSM-1800, 3G-2100, 4G-1800, 4G-2600)

Ретрансляторы (системы сквозного канала)

Ретрансляторы представляют собой более сложные и мощные системы, предназначенные для работы на больших территориях (10000 м² и более). Они используются в сложных географических условиях, на строительных площадках, в критических инфраструктурных объектах и при необходимости обслуживания удаленных поселков и сельской местности.

Ретрансляторы могут работать с коэффициентом усиления до 110-120 дБ и обеспечивают усиление сигнала на расстояниях до 50 км от базовой станции. Однако они требуют профессиональной установки на мачты высотой 25-40 метров, согласования с Роскомнадзором и периодического техническое обслуживания.

Многодиапазонные системы (мультибенд)

Современные профессиональные системы часто используют комбинированный подход, позволяя одновременно усиливать сигналы на нескольких частотных диапазонах: 900 МГц (2G), 1800 МГц (2G/4G), 2100 МГц (3G/4G), 2600 МГц (4G/5G). Это обеспечивает максимальную совместимость и гибкость в работе с различными операторами и стандартами связи.

Профессиональное проектирование системы усиления сотовой связи

Процесс проектирования системы усиления сотовой связи — это комплексная работа, которая включает несколько критически важных этапов:

Этап 1: Радиочастотный анализ объекта

На первом этапе специалист проводит замеры уровня сигнала во всех помещениях и на территории объекта. Используется специализированное оборудование — анализаторы спектра, которые позволяют определить:

• Точное значение входящего сигнала от каждого оператора на каждой частоте (в дБм)
• Направление, откуда приходит наиболее сильный сигнал
• Наличие мертвых зон с отсутствием сигнала
• Помехи и интерференцию от соседних сигналов
• Экранирующие свойства строительных конструкций для каждого диапазона

Этап 2: Расчет требуемого коэффициента усиления

Основная формула расчета коэффициента усиления репитера:

Требуемое усиление (дБ) = Требуемый уровень сигнала внутри - Входящий сигнал на внешней антенне + Потери в кабелях и соединителях + Запас на ухудшение условий

Для обычных офисных помещений площадью 100-500 м² требуется репитер с коэффициентом усиления 65-75 дБ. Для загородных объектов и зданий на значительном расстоянии от базовых станций требуется усиление 80-90 дБ.

Этап 3: Выбор места установки компонентов

Оптимальное место установки внешней антенны определяется на основе анализа:

• Максимума входящего сигнала от целевого оператора
• Прямой видимости на направление базовой станции
• Защиты от ветровых нагрузок и осадков
• Удаления от медицинских учреждений, где могут быть опасны ЭМ поля

Этап 4: Расчет кабельных трасс

Кабельные трассы должны быть рассчитаны таким образом, чтобы минимизировать потери сигнала. Каждые 10 метров кабеля вносят примерно 0.3-0.5 дБ потерь. Кабель должен быть защищен от механических повреждений, солнечного излучения и влаги.

Этап 5: Проверка экранировки

Критическое требование при проектировании — экранировка между внешней и внутренней антеннами должна быть не менее чем на 20-30 дБ больше, чем установленное усиление репитера. Это предотвращает самовозбуждение системы (закольцовку) и создание помех для базовых станций операторов.

Этап 6: Подготовка проектной документации

Проектная документация должна содержать:

• План объекта с указанием мест установки всех компонентов
• Блок-схему подключения оборудования
• Спецификацию всех компонентов с артикулами и техническими характеристиками
• Расчеты коэффициента усиления, потерь сигнала, мощности
• Смету стоимости оборудования и работ
• Техническое описание процесса монтажа и настройки

Оборудование МелданаСБ: высокопрофессиональное решение для российского рынка

Компания МелданаСБ специализируется на проектировании, поставке и установке профессионального оборудования для систем усиления сотовой связи уже более 15 лет. Все репитеры и ретрансляторы серии ML от МелданаСБ обладают сертификацией Минкомсвязи России, что гарантирует их соответствие всем нормативным требованиям и отсутствие воздействия на базовые станции операторов.

Почему оборудование Мелдана лучше конкурентов

Процесс профессиональной установки и настройки

Предмонтажная подготовка

Перед началом монтажных работ необходимо провести ряд подготовительных мероприятий:

• Согласование с администрацией объекта вопросов безопасности и доступа
• Подготовка крепежных конструкций для внешней антенны (мачта, кронштейн)
• Проверка прочности конструкций здания и кровли
• Планирование маршрутов прокладки кабельных трасс
• Заказ специального оборудования для высотных работ (страховка, леса)

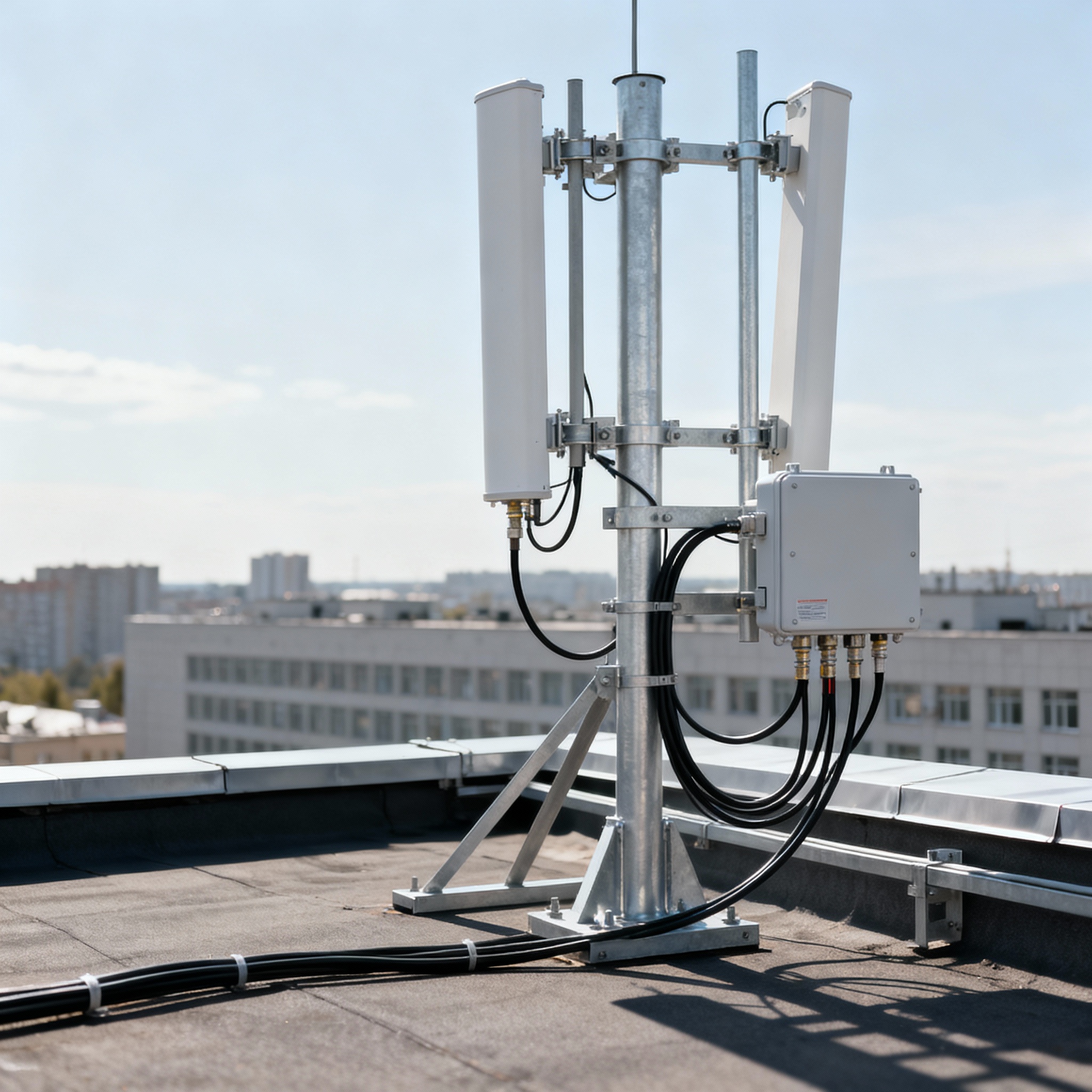

Установка внешней антенны

Монтаж внешней антенны — это высотные работы, требующие специальной подготовки и соблюдения норм безопасности. Внешняя антенна монтируется на крыше здания или на мачте высотой 25-30 метров. После установки антенна должна быть ориентирована в направлении ближайшей базовой станции оператора с наиболее сильным сигналом. Ориентация проверяется с помощью анализатора спектра для получения максимального уровня входящего сигнала.

Прокладка кабельных трасс

Коаксиальный кабель прокладывается по кратчайшему пути от внешней антенны к месту установки репитера. Кабель должен быть защищен от механических повреждений — укладывается в пластиковые короба или гофротубы, защищаясь от прямого солнечного света. На всех изгибах и поворотах необходимо соблюдать радиус изгиба кабеля, указанный в техническом паспорте (обычно не менее 10-15 см).

Монтаж репитера

Репитер устанавливается в защищенном от влаги месте внутри здания — обычно в распределительных шкафах, технических помещениях или на чердаках. Место выбирается таким образом, чтобы по возможности обеспечить равномерное распределение внутренних антенн. Репитер закрепляется на стену или на полку с использованием прилагаемых кронштейнов.

Установка внутренних антенн

Внутренние антенны распределяются по помещениям в соответствии с проектной документацией. Каждая антенна должна быть расположена в месте, обеспечивающем максимальный охват сигналом при минимизации обратного сигнала к репитеру. Внутренние антенны подключаются к репитеру через сплиттеры и усилители, если необходимо охватить большую площадь.

Пусконаладочные работы и регулировка

После физического монтажа всех компонентов проводятся критически важные пусконаладочные работы:

• Проверка целостности электрических соединений — все разъемы должны быть надежно подключены
• Измерение входящего сигнала — проверка соответствия проектным значениям
• Калибровка репитера — установка оптимального коэффициента усиления для конкретных условий
• Проверка уровня выходящего сигнала — измерение напряженности поля внутри помещений
• Тестирование функциональности — проведение контрольных звонков и тестов скорости интернета
• Проверка на помехи — убеждение, что система не создает помех для базовых станций операторов
• Документирование результатов — составление акта о выполненных работах с измеренными параметрами

Практический кейс: успешный проект системы усиления связи в офисном центре

Преимущества выбора услуг и оборудования Мелдана

Полный спектр услуг под ключ

МелданаСБ предлагает не просто оборудование, а полное решение, включающее проектирование, поставку, монтаж и техническое обслуживание систем усиления связи. Это означает, что заказчик работает с одним надежным партнером на протяжении всего жизненного цикла проекта.

Экспертиза и опыт

Команда МелданаСБ включает инженеров с 10+ летним опытом работы с системами усиления сотовой связи. Специалисты компании прошли обучение у производителей оборудования, знают все тонкости работы с частотным спектром и требованиями регулирующих органов РФ.

Качество и надежность

Все оборудование МелданаСБ имеет российские и международные сертификаты качества. Репитеры серии ML прошли испытания в экстремальных климатических условиях (от -40 до +55 градусов), обладают защитой IP40 от пыли и влаги, и рассчитаны на минимум 10-15 лет непрерывной эксплуатации.

Гибкость и масштабируемость

Все системы МелданаСБ проектируются с учетом возможности последующего расширения и модернизации. Если в будущем потребуется охватить дополнительную площадь или добавить поддержку новых частотных диапазонов (например, 5G), система легко может быть расширена путем добавления дополнительных репитеров и антенн.

Профессиональная поддержка

МелданаСБ обеспечивает полную техническую поддержку установленных систем. В случае возникновения каких-либо проблем или необходимости в техническом обслуживании, специалисты компании готовы помочь в кратчайшие сроки.

Розничные цены на оборудование и услуги МелданаСБ

Цены на репитеры (в руб.)

Цены на антенны и компоненты (в руб.)

Стоимость услуг (в руб.)

*Стоимость монтажных работ зависит от сложности проекта, высотности объекта, длины кабельных трасс и других факторов. Точная смета составляется после проведения анализа объекта.

Заключение: инвестиция в стабильную мобильную связь

Система профессионального усиления сотовой связи на основе репитеров и ретрансляторов — это не просто техническое решение, а стратегическая инвестиция в обеспечение безпрерывности бизнес-процессов и безопасности. В современном мире, где мобильная связь является критической инфраструктурой, отсутствие качественного сигнала может стоить компании значительных денежных средств и потери доверия клиентов.

Выбор профессионального оборудования МелданаСБ и услуг опытных интеграторов гарантирует, что ваша система будет:

• Спроектирована с учетом всех особенностей вашего объекта
• Установлена в соответствии со всеми техническими и нормативными требованиями
• Настроена на оптимальные параметры для максимальной производительности
• Поддерживаться профессиональными специалистами на протяжении всего срока эксплуатации

Свяжитесь с МелданаСБ для получения консультации

Специалисты компании готовы ответить на все ваши вопросы и помочь выбрать оптимальное решение для вашего объекта. Звоните, пишите, посещайте наш офис  в Москве. Мы работаем не только  в Москве, но осуществляем поставки и монтаж оборудования по всей Российской Федерации.
