Что такое подавители сотовой связи? И как их выбрать в Москве?

В современном информационном обществе всё чаще появляются проблемы, связанные с необходимостью изолирования объектов инфраструктуры от нежелательных сеансов связи по беспроводной технологии, будь то сигналы сетей сотовой связи различных поколений или сигналы систем глобального позиционирования, для решения которых могут понадобится специальные средства. Одним из наиболее доступных решений в нашей стране уже не первый год является применение для решения подобных задач широкополосных систем подавления сигналов – глушилок.

Однако, не смотря на то, что подобное популярное решение не ново, до сих пор у многих заинтересованных потребителей возникают вопросы, связанные с принципом работы данных устройств и, следовательно, корректного подбора нужного аппарата, легальности их использования, а также спецификой монтажа.

Данный материал отвечает на поставленные выше вопросы и предназначен для помощи потенциальным пользователям в адаптации на рынке систем подавления сигналов.

Сферы применения

1. Система правосудия: места отбывания наказания, следственные изоляторы, центры перевоспитания, суды;
2. Образовательные учреждения: экзаменационные помещения, школы, интернаты, общежития;
3. Бизнес и промышленность: конференц-залы, офисы, склады, участки производств;
4. Учреждения культуры и отдыха: концертные залы, кинотеатры;
5. Оборонная отрасль: охрана режимных объектов, объектов оборонной инфраструктуры, защита от шпионского оборудования.

Принцип работы широкополосных систем подавления сигналов

Чтобы понять принцип работы устройств данного класса, необходимо обратиться к истории радиотехнических систем, берущих своё начало активного использования с конца ХIХ века. Тогда, с появлением первого радио военными деятелями была осознана важность данного открытия, заключающаяся в использовании беспроводных каналов связи в целях эффективного управления войсками, и уже к началу Первой мировой войны все передовые армии Европы имели на вооружении средства связи собственной разработки.

Естественно, что залогом успешного ведения войны оставался принцип нарушения планов противоборствующей стороны, что и стало предпосылкой появления в 1916 году термина «Джамминг» (от англ. Jamming) – заедание, заклинивание, глушение. Как становится понятно из перевода, джамминг – это радиоподавление эфира противника.

В общем случае подавление сигналов происходит благодаря излучению в эфир более мощного по амплитуде сигнала, который становится помехой для приёмного устройства, вследствие чего оно не способно более верно детектировать принятый сигнал, и приём становится не возможен
(см. Рисунок 1).

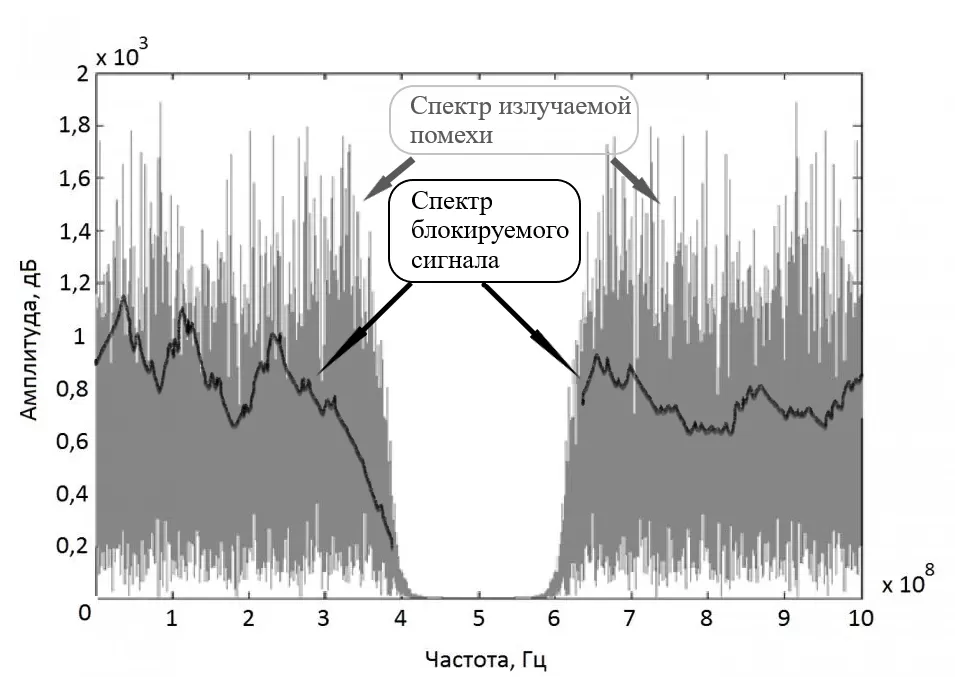

Рисунок 1 – Амплитудный спектр типового сигнала и помехи

Форма и вид, излучаемого сигнала зависит от конкретного исполнителя системы подавления. Подробнее эту информацию можно узнать в техническом описании устройства.

Таблица 1

Основные принципы подбора оборудования

Естественно, что не все частотные диапазоны обязательны к блокировке. При планировании сетки блокируемых частот, в первую очередь, следует руководствоваться рациональными соображениями, основанными на разведке применяемых стандартов связи в интересующей области. Это значит, например, что при покупке системы подавления необходимо не только проанализировать перечень блокируемых частот аппаратуры, но и сопоставить их с радиочастотной обстановкой планируемой области, чтобы подавить требуемые диапазоны без негативного влияния на прочие.

Второй значимый фактор при подборе оборудования – это общая выходная мощность системы подавления. Высчитывается она, как сумма выходных мощностей каждого канала подавителя. Значимость выбора оборудования по мощности обусловлена тем, что при выборе подавителя с излишней выходной мощностью будет оказано негативное воздействие на смежные системы, например потеря сигналов в местах, где подавление не требуется, а при выборе слишком слабого по выходной мощности оборудования желаемый эффект просто не будет достигнут. В большинстве случаев, производители оборудования изначально позиционируют свои устройства под те или иные задачи, будь то блокировка нежелательных сигналов внутри помещения (indoor-пространства) или снаружи – для больших площадей (outdoor-пространства). Как правило, величина выходной мощности обусловлена форм-фактором подавителя:

• Стационарные системы подавления: системы с значительной выходной мощностью и числом антенн (порядка 10 и выше). Предназначены для круглосуточного использования на больших площадях (см. Рисунок 2);

Рисунок 2 – Пример исполнения стационарной системы подавления
(Модель – ML-JAM-STAT-190)

• Портативные (мобильные) системы подавления: системы, существенно проигрывающие предыдущим по параметрам выходной мощности, однако, благодаря компактному исполнению, доступные для транспортировки. В основном, используются на небольших площадях
  (см. Рисунок 3);

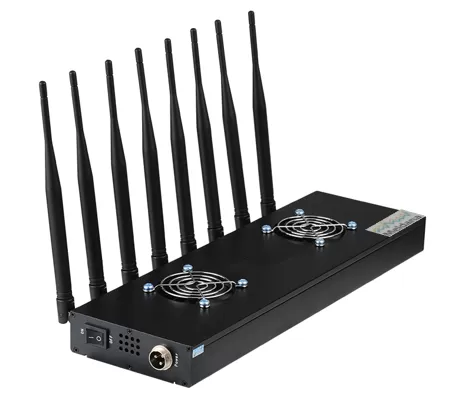

Рисунок 3 – Пример исполнения портативной (мобильной) системы подавления
(Модель – ML-JAM-PORT-40W)

• Гибридные системы подавления: вид исполнения, способный работать как от сети, так и от автономных источников питания по типу аккумуляторных батарей. Зачастую представлен в виде устройства малого размера, работающего от автомобильного прикуривателя (см. Рисунок 4);

Рисунок 4 – Пример исполнения гибридной системы подавления

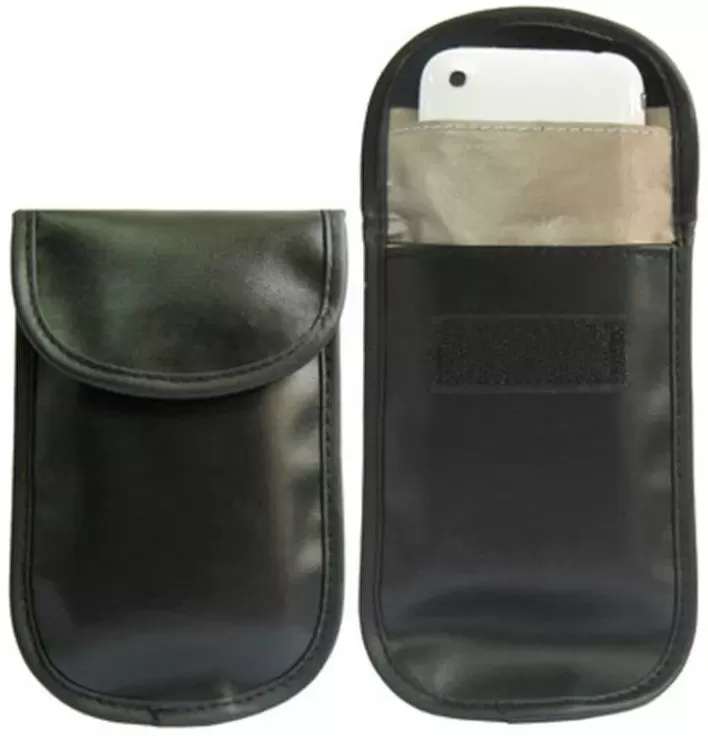

• Чехлы-блокираторы: представляют собой ёмкость для помещения приёмопередающего устройства. Изготовлены из специальных поглощающих материалов.

Не стоит забывать и о входных мощностных параметрах, которые должны соответствовать требованиям элементов питания во избежание приведения устройства в негодность.

Последний принцип подбора оборудования основан на требованиях регулировки выходной мощности каждого канала, т.к. эта особенность значительно повышает эффективность эксплуатации системы подавления, поскольку позволяет минимизировать потенциальное негативное влияние на смежные системы.

Правовые аспекты использования широкополосных систем подавления сигналов

Говоря о правовом регулировании использования систем подавления следует отметить, что оно осуществляется в зависимости от рассматриваемого государства или даже отдельной территориальной единицы для ряда некоторых стран. Что касается Российской Федерации, то формально нет ни одного закона, который запрещал бы использовать подавители, если речь, кончено, идёт не о запрещённых частотах, выделенных под государственные ведомства, что может быть воспринято как противодействие их деятельности. Тем не менее, для собственных и коммерческих нужд необходимо зарегистрировать подавляющее устройство в Государственной комиссии по радиочастотам (ГКРЧ). В противном случае, используя незарегистрированное устройство, владелец может быть привлечён к административной ответственности по ст. 13.4 КоАП РФ. Если устройство принадлежит физическому лицу, то размер штрафа составит до 500 р.; если же владелец – юридическое лицо – то сумма штрафа увеличивается до 10 000 р., при этом, в обоих случаях штраф будет сопровождаться конфискацией аппарата.

Сборка, установка и монтаж систем подавления

Говоря о сборке подавителей, следует отметить, что, несмотря на всё разнообразие устройств подобного класса, сборка, тем не менее, в основном, происходит по одинаковому сценарию:

1. Соединение антенн с основным корпусом производится в соответствии с обозначенным на корпусе антенным разъёмом.
2. Подключение источника питания осуществляется посредством адаптера постоянного или переменного тока, или автономного источника питания (в зависимости от модели и форм-фактора). Подключение питания до момента соединения всех антенн с разъёмами на корпусе крайне не рекомендуется, т.к. это может негативно сказаться на эксплуатации устройства.
3. После включения питания подавитель начнет работать в автоматическом режиме. Спустя несколько секунд устройство блокирует сигналы заданных частотных диапазонов в зоне применения.

Среди наиболее частых требований к установке стоит назвать рекомендуемую высоту установки подавителя и наличие препятствий для распространения блокирующих сигналов. В зависимости от модели, в большинстве случаев, рекомендуемая высота установки составляет 1,5-3 метра, но для стационарных систем подавления этот параметр может достигать десятком метров. Также не рекомендуется располагать устройства в непосредственной близости к объектам, препятствующим работе подавителя на предполагаемой трассе распространения, таких как: стены, заграждения и преграды.

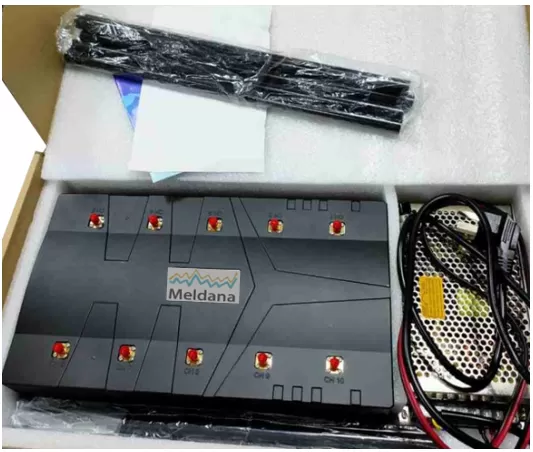

Рисунок 5 – Вариант упаковки ML-JAM-PORT-100W

Монтаж аппаратуры подавления строго индивидуален и относится, в основном, к стационарным устройствам. Требования к монтажу и технология монтажа прописывается производителем под каждый отдельный образец. Поэтому, не рекомендуется следовать обобщённым инструкциям по монтажу устройств данного класса, так как это может негативно сказаться как на работе аппаратуры, так и на безопасности окружающих.
