Тестирование СКС

СКС (структурированная кабельная система) – это единая структура кабельных линий, позволяющая распространять информацию внутри бизнес-центров, торговых центров, промышленных предприятий и т.д. Примеры: IP-видеонаблюдение, СКУД, охранная сигнализация, компьютерная сеть.

Многие заказчики считают, что тестировка и сертификация СКС – это дорогостоящая и необязательная услуга. В действительности – эффективность и стабильность системы нельзя гарантировать без предварительной проверки всех ее кабелей и узлов. А сбои, которые дает сеть в результате недобросовестного монтажа, зачастую обходятся дороже тестирования и сертификации.

Компания Мелдана выполняет:

• анализ проектной и технической документации на тестируемую СКС;

• наружный осмотр сети на наличие повреждений и соответствие техническим стандартам;

• замер скорости передачи данных внутри системы и ее технических характеристик;

• аудит кабельной сети;

• тестирование СКС на категорию 5е и 6;

• сертификацию и постановку на системную гарантию;

• подготовку отчета о состоянии СКС (с графиком по каждому порту), содержащего рекомендации по ее эксплуатации и модернизации.

Проверка системы может носить комплексный или фрагментарный характер в зависимости от требований заказчика к тестированию.

Оборудование для тестирования СКС

Большую часть процедур по проверке эффективности СКС можно выполнить с помощью анализатора (тестера). Кабельный тестер – это прибор, проверяющий состояние кабельных линий. Существуют модели для тестирования коаксиальных, медных, оптоволоконных и телефонных электрокабелей. В комплектацию тестеров входит flash-карта, позволяющая обрабатывать полученные данные на ПК.

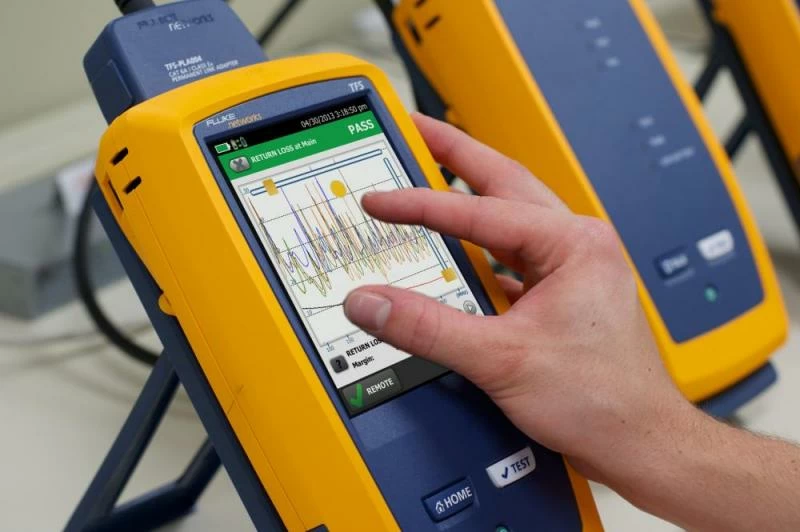

Тестирование СКС выполняется анализаторами Fluke (подходящие модели: dtx-1500, dsx- 5000, dsx-8000). В функционал моделей входит:

• определение правильности контактов по всей длине кабельных линий;

• поддержка разных видов кабелей, от витой пары до меди;

• измерение параметров оптоволоконных линий (с помощью встроенного рефлектометра);

• выполнение проверки с учетом требуемого протокола;

• работа в частоте до 300 мегагерц;

• способность сохранять до полутора тысяч результатов тестирования, в том числе – в виде графиков;

• встроенная рация и гарнитура для ведения переговоров на дальних дистанциях.

Какие характеристики кабельной сети исследуют с помощью анализатора?

Тестирование линии СКС включает измерение параметров:

1. Целостность кабельных линий. Тестер исследует пропускную способность кабельной сборки, выявляет разрывы и наличие брака в соединениях. Нарушение целостности кабелей – наиболее распространенная проблема, требующая незамедлительного вмешательства.

2. Длина кабельной линии и задержка передачи сигнала внутри сети. Первый параметр определяет корректное соотношение коннекторов, рабочей длины кабеля и других компонентов системы. Причиной для задержки сигнала могут послужить перепады напряжения и/или неправильная сборка сети.

3. Электрическая симметрия. Определяет соответствие скорости потоков и напряжения в каждом узле СКС. Тестировке подлежат не только кабельные сборки, но также вычислительная техника, коннекторы и др.

4. Электромеханические помехи в сети. Могут искажать передаваемую информацию и влиять на скорость ее передачи.

5. Погонное затухание. Представляет собой снижение мощности, распространяемого по сети сигнала. Поскольку сила затухания прямо пропорциональна росту частоты, измерять ее необходимо на всех диапазонах используемых частот.

6. Переходное затухание. Анализатор выявляет амплитуду между помехами и проходящими по сети сигналами, что позволяет определить причины системных нарушений.

7. Комплексное сопротивление. Идентифицирует потери в системе, связанные с механическими повреждениями кабельных линий.

Преимущества компании Мелдана

1. Доступные цены.
2. Сертифицированное оборудование для выполнения тестирования СКС.
3. Высококлассные инженеры-тестировщики с опытом работы – от трех лет.
4. Наличие документов для выполнения проверки, сертификации и постановки кабельной системы на гарантию до 25 лет.
5. Установка СКС (СКУД, видеонаблюдение и др.) с последующим тестированием.

Оформляйте заявку на сайте из любого региона РФ, и в течение часа менеджер свяжется с вами.
