Монтаж ВОЛС (волоконно-оптических линий связи)

Волоконно-оптические линии связи/передачи – это информационная система, предназначенная для трансляции данных в световом диапазоне (через оптоволоконный кабель). Среди всех проводных коммуникаций оптическое волокно обладает наибольшей пропускной способностью. В зависимости от используемого оборудования она может составлять от десятков гигабайтов до нескольких терабайтов в секунду.

Компания Мелдана выполняет проектирование, монтаж, настройку и обслуживание ВОЛС в Москве и Московской области. Мы гарантируем хорошее качество связи, широкую полосу пропускания и стопроцентную защищенность сети от внешних помех и взломов.

Области применения ВОЛС

Без оптоволоконного кабеля невозможен монтаж комплекса слаботочных систем (СКУД, видеонаблюдения, телефонии, компьютерной сети, проводного интернета, телевидения, пожарной и охранной сигнализации и других). Только оптическое волокно позволяет функционировать всем этим системам одновременно и гарантирует их стабильную и корректную работу.

Также волоконно-оптические структуры используют в качестве основы для СКС, особенно в многоэтажных строениях, многокорпусных домах и для объединения территориально разделенных объектов. При помощи светового волокна могут быть сконструированы все подсистемы КС. Если во внутренних подсистемах оптика применяется наравне с витой парой, то во внешних магистралях она является основным материалом для прокладки коммуникаций. Отметим, что в зависимости от сферы использования, волоконно-оптические шнуры делятся на три типа:

1. Для наружного строительства. Используются для унификации отдельных строений и сборки внешних магистралей.
2. Для внутренней прокладки. Применяются для организации коммуникационных инфраструктур внутри объекта.
3. Для коммутационных шнуров. Обеспечивают подключение периферийной (факсов, принтеров, сканеров) и компьютерной техники (компьютеров и серверов) к коммутатору и сборку горизонтальной разводки.

Комплектация

Входящие в ВОЛП компоненты разделяются на активные и пассивные. К первой группе относятся приборы, потребляющие электроэнергию и составляющие функциональный потенциал структуры:

1. Коммутаторы. Обеспечивают сопряжение разных сетевых узлов, в рамках одного или нескольких участков системы.

2. Модуляторы. Преобразуют световую волну из электрического формата в оптический (по принципу электросигнала).

3. Маршрутизаторы. Организуют беспроводную wi-fi-сеть, дополняющую проводной интернет.

4. Мультиплексоры. Унифицируют световые волны, что позволяет передавать разные информационные потоки одновременно через один волоконно-оптический провод. Существует четыре вида мультиплексоров: спектрального разделения, амплитудной модуляции, частотного модулирования и импульсно-кодового мультиплексирования. Первый вид – самое дешевое и простое устройство, транслирующие сигналы не более чем от трех-четырех источников. Мультиплексоры импульсно-кодовой модуляции – это дорогостоящие образцы, работающие в цифровом формате для трансляции цифрового видео и/или IP-видеонаблюдения. Чаще всего собственники используют разные виды мультиплексоров (в сочетании).

5. Усилители (репитеры, ретрансляторы). Оптимизируют мощность радиосигнала до необходимого уровня. Существуют электрические и оптические усилители, выполняющие электронно-оптическую и/или оптико-электронную обработку сигнала.

6. Лазерные диоды (светодиоды). Генерируют контент (видео, аудио, радио и т.д.) посредством оптического монохромного излучения. Также могут выступать в качестве модулятора.

7. Фотодиоды (фотоприемники, фотодетекторы). Принимает и преобразует радиосигнал от лазерного диода.

Пассивный инвентарь не потребляет электричество и обеспечивает пропускную полосу чисто технически:

1. Волоконно-оптический кабель. Формирует среду для передачи данных. Его внешняя оболочка может быть выполнена из тефлона, полипропилена, полиэтилена, поливинилхлорида и других материалов. Также в комплектацию энергокабеля входит несущий трос из металла или стеклопластика, пластиковые или стеклянные волокна, пластиковые трубки, заполненные световодами и гидрофобным гелем, влагоотталкивающий внутренний слой (из полиэтилена) и так называемая броня, состоящая из кевларовых или стальных нитей. Световые провода имеют максимально жесткую текстуру для эксплуатации в тяжелых условиях: в грунте, кабельных канализациях, под водой и на воздушных опорах.

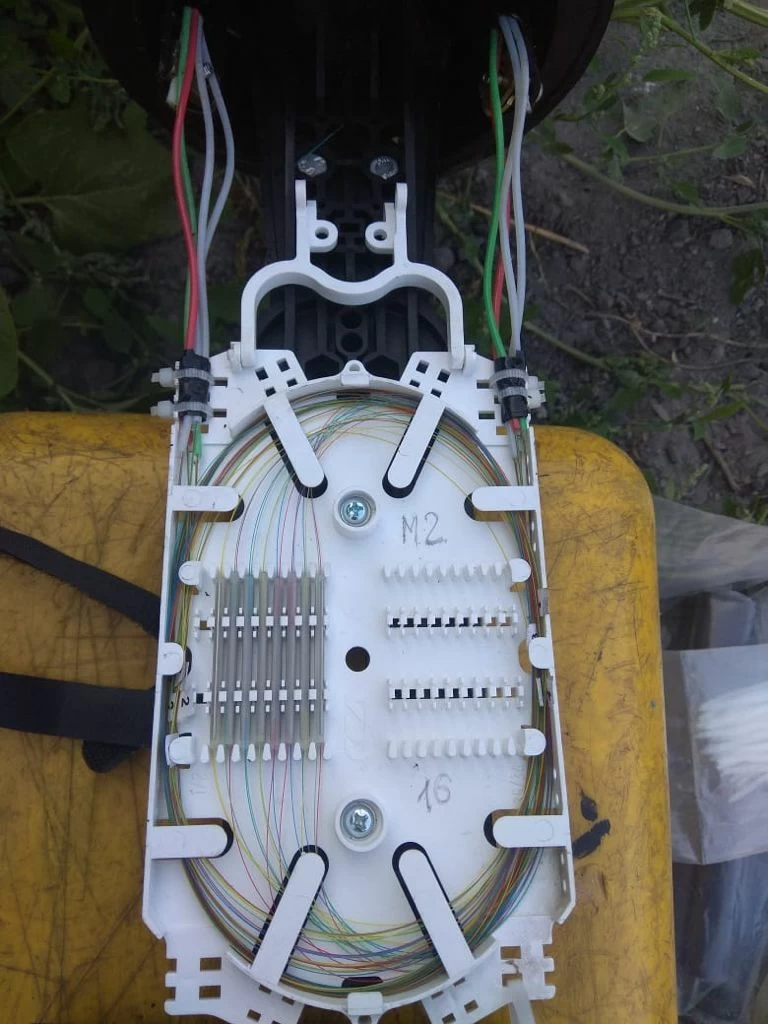

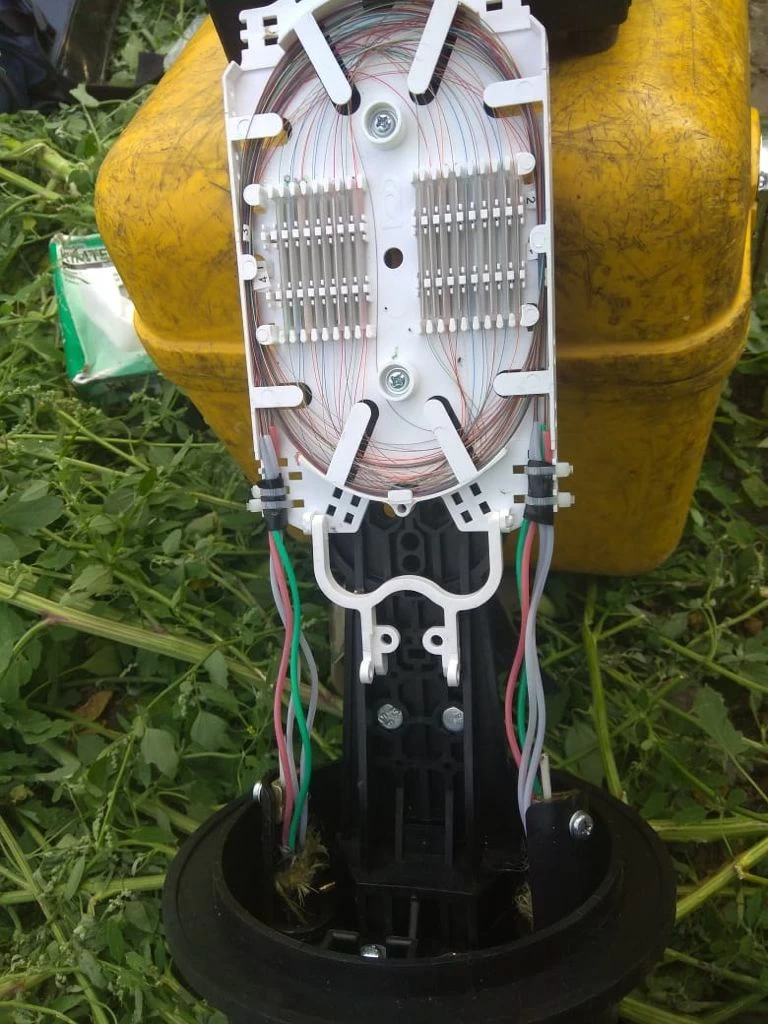

2. Муфты. Применяются для соединения нескольких линий в единый модуль.
3. Разъемы. Необходимы для отключения или повторного подсоединения кабельных сборок.

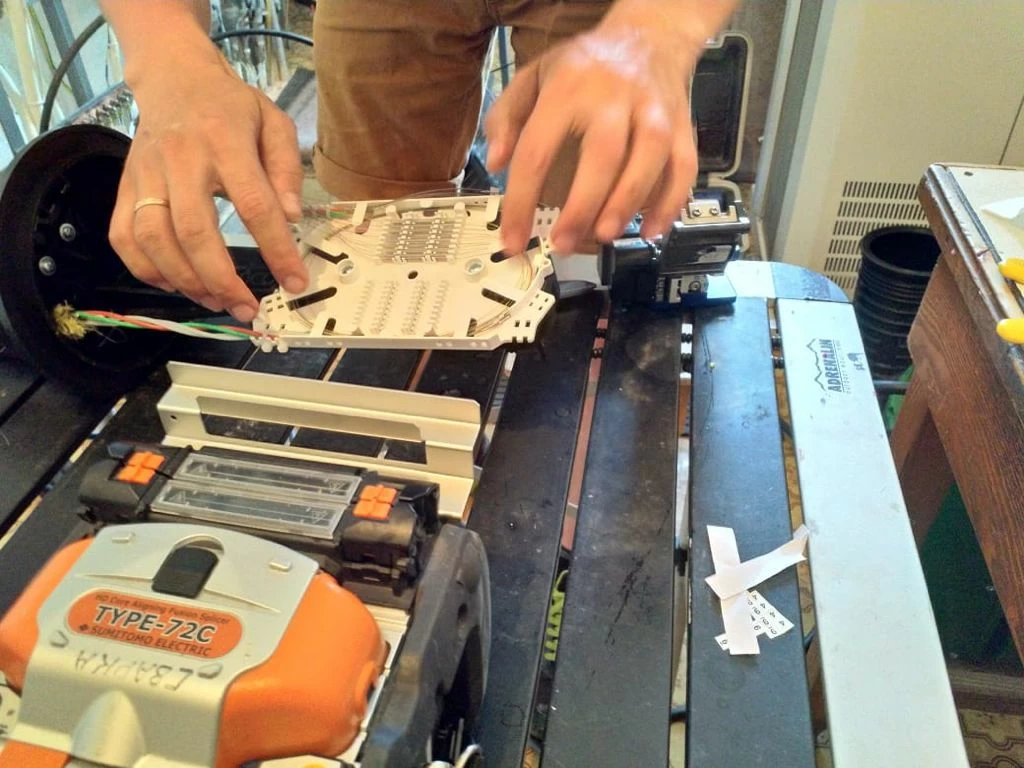

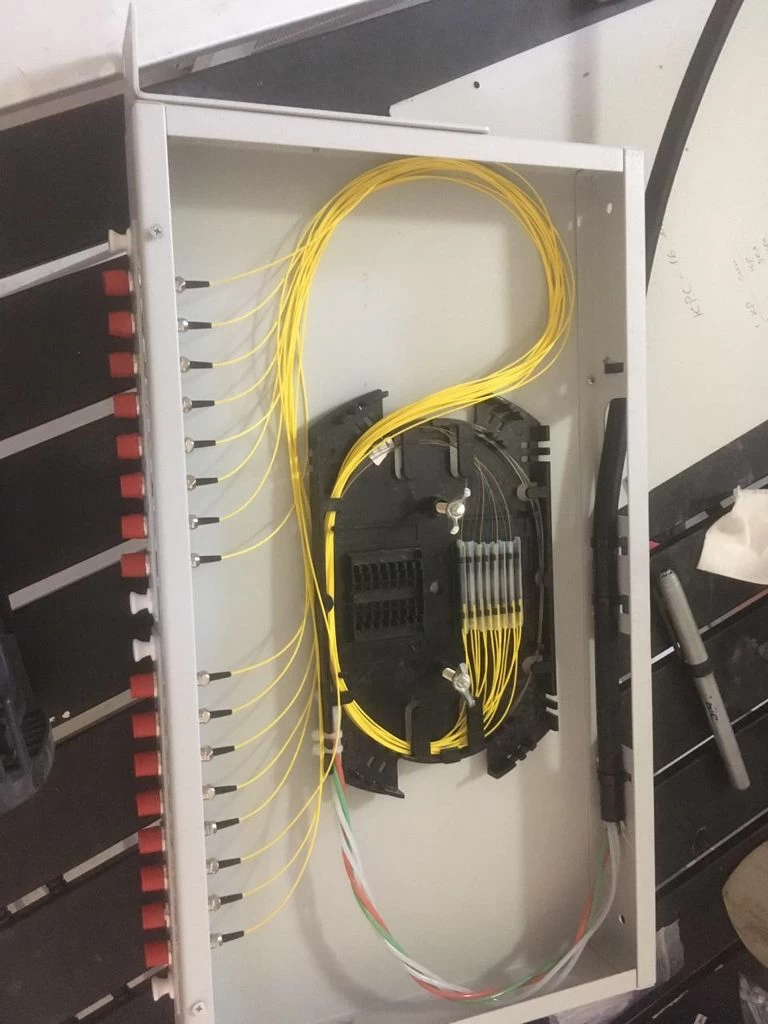

4. Спайки. Служат для сращивания волокон на постоянной или полупостоянной основе.

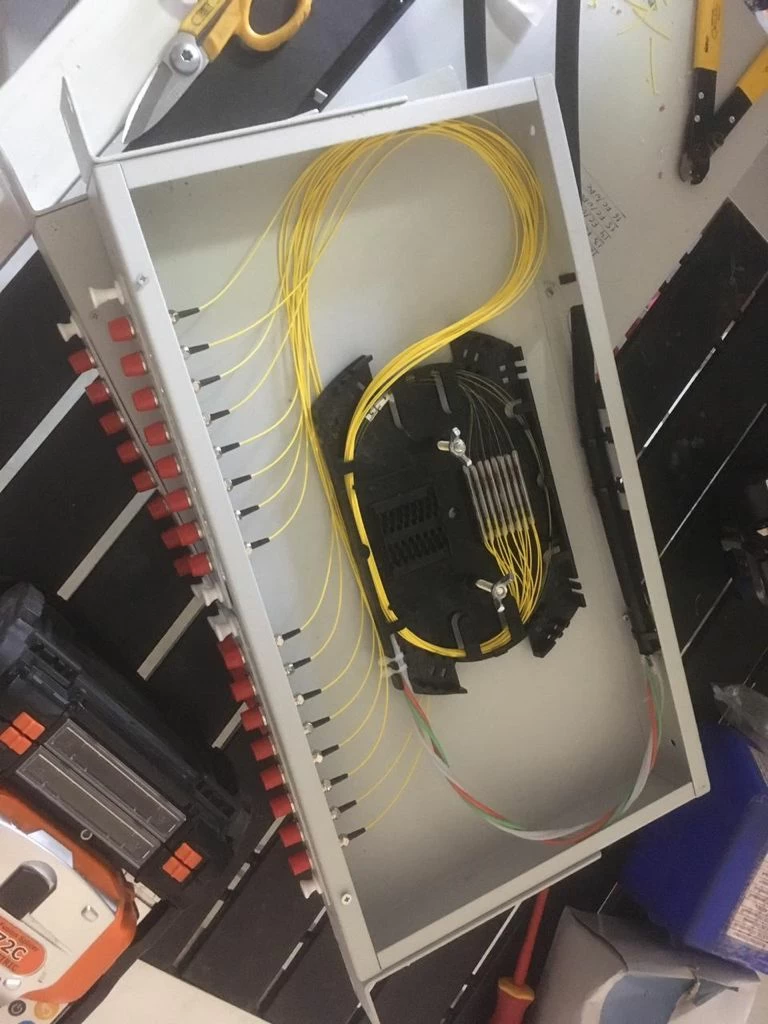

5. Кроссы. Предназначены для оконечивания и подготовки оптоволокна к подключению активных устройств.
6. Ответвители. Служат для разветвления или объединения сигналов внутри линии ВОЛС.

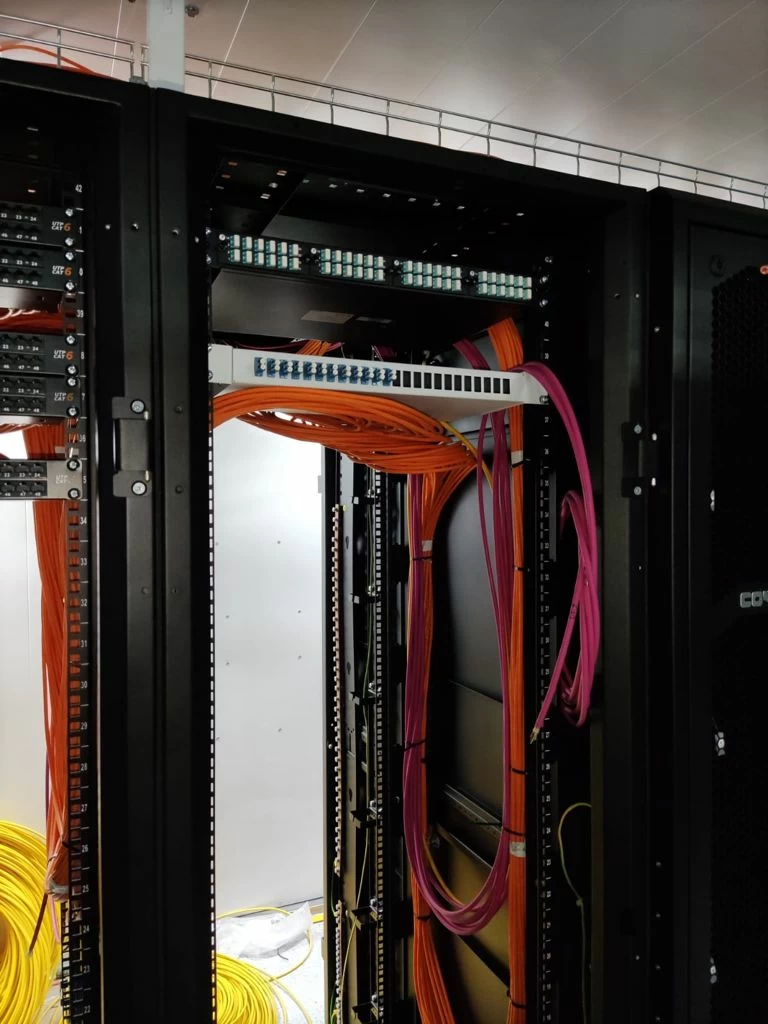

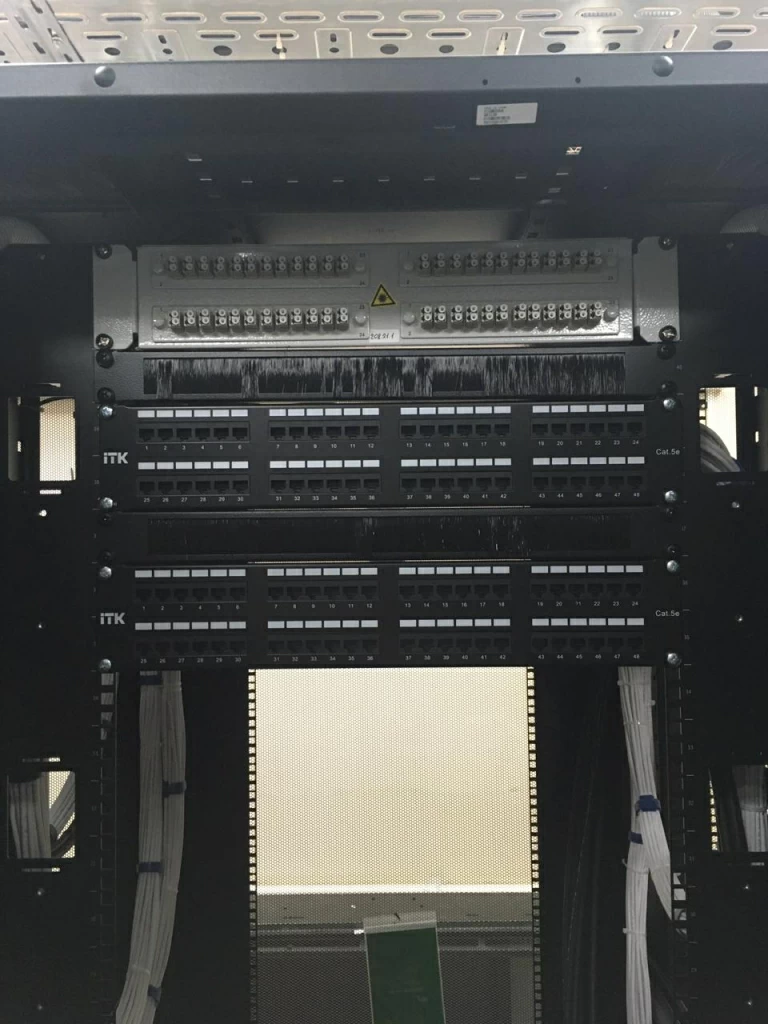

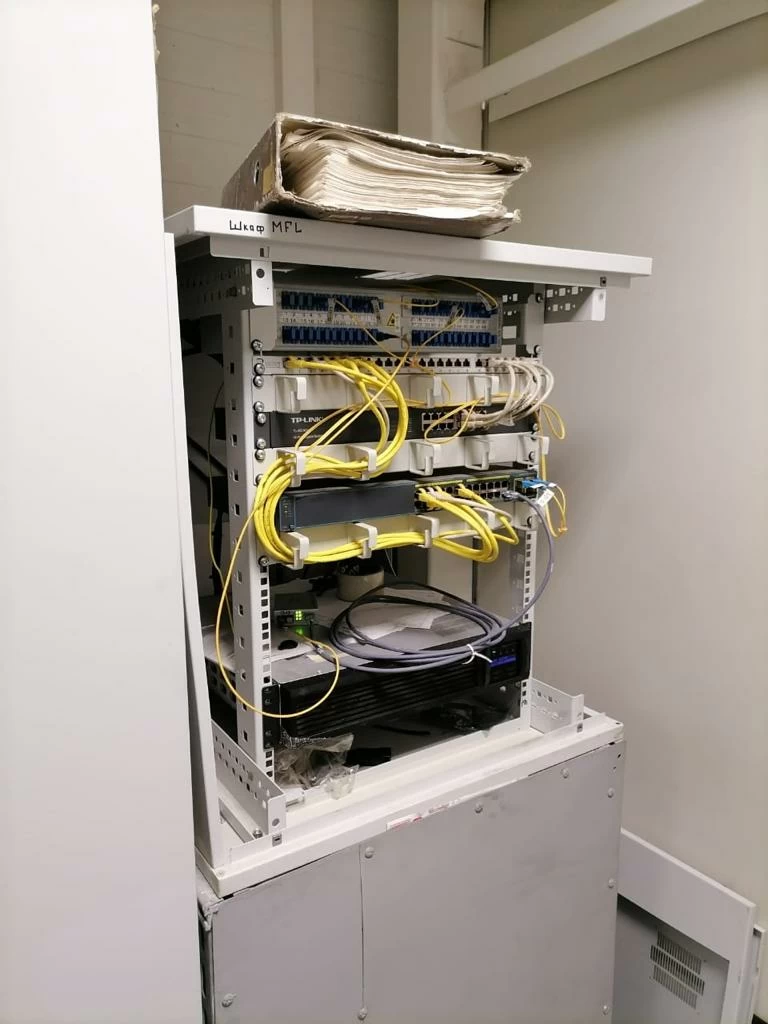

7. Шкафы. Коммутируют сбор, фильтрацию, распределение, преобразование и трансляцию технологических данных по оптоволоконным каналам связи.
8. Адаптеры. Предназначены для соединения волокон через оптические коннекторы (разъемы). В зависимости от количества соединяемых коннекторов адаптеры делятся на симплексные, дуплексные и квдариплексные.
9. Патч-корды (монтажные шнуры). Представляют собой оконцованные фрагменты бронекабеля, служащие для коммутации техники в рамках одного шкафа/помещения/объекта.

Проектирование волоконно-оптической линии связи

Разработка проекта проходит в несколько этапов:

1. Выезд инженеров на объект (жилой дом, промышленное/коммерческое/административное учреждение). Начальный этап предусматривает измерение необходимых технических параметров, изучение экономических и климатических условий для конструирования новых коммуникаций.
2. Составление ТЗ (технического задания). Включает анализ полученной информации, разработку плана предстоящих работ, структурной и рабочей схемы ВОЛП, топологии проводных трасс, расчет количества рабочих мест, список требующегося инвентаря, порядок его размещения и т.д.
3. Разработка проектной документации. Пакет документов должен включать общее описание ВОЛП, технологическую инструкцию, смету, схему установки оборудования и подсистем, экспертизу и пояснительную записку.
4. Согласование проекта с заказчиком. На завершающем этапе оговариваются срок и стоимость услуг, затем проект утверждается и заказчику передается проектно-сметная документация.

Готовый проект сети ВОЛС должен соответствовать ряду требований:

• гарантия безопасности информации;
• определение формата передачи корпоративного контента (цифровой или аналоговый);
• обеспечение защищенности оптико-волоконного комплекса в аварийных и форс-мажорных ситуациях;
• точный расчет дистанции между коммутатором и активным/компьютерным/удаленным оборудованием;
• соотношение технических характеристик используемых девайсов;
• определение пропускной способности;
• учет стоимости, размеров и массы конструируемой сети.

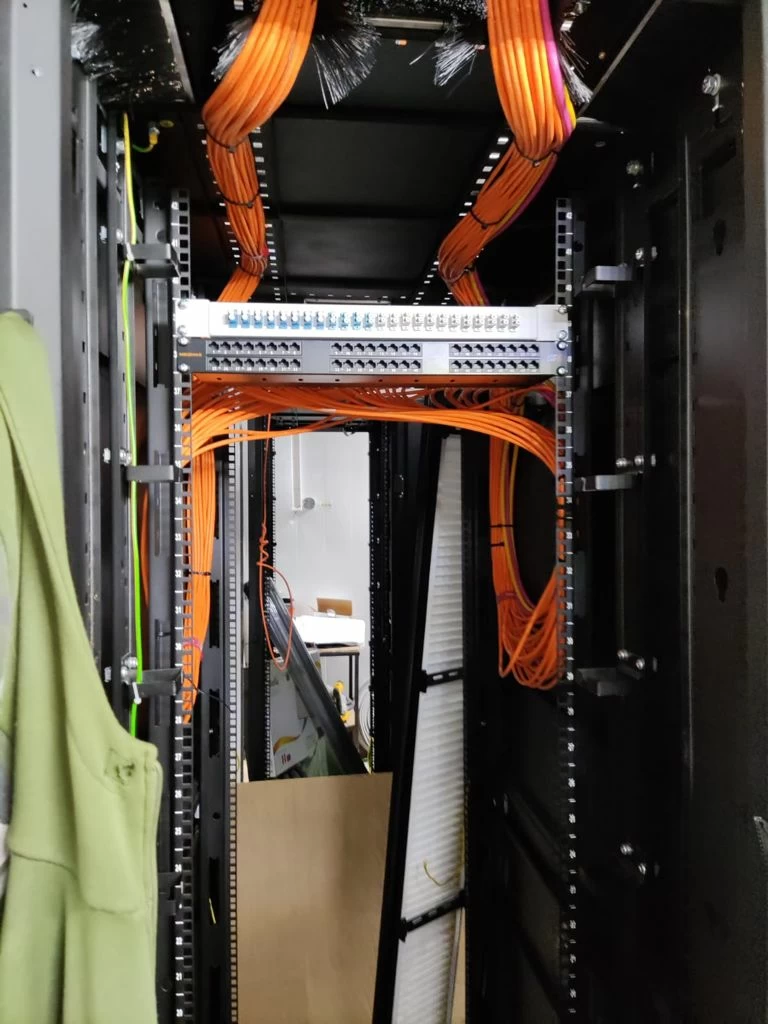

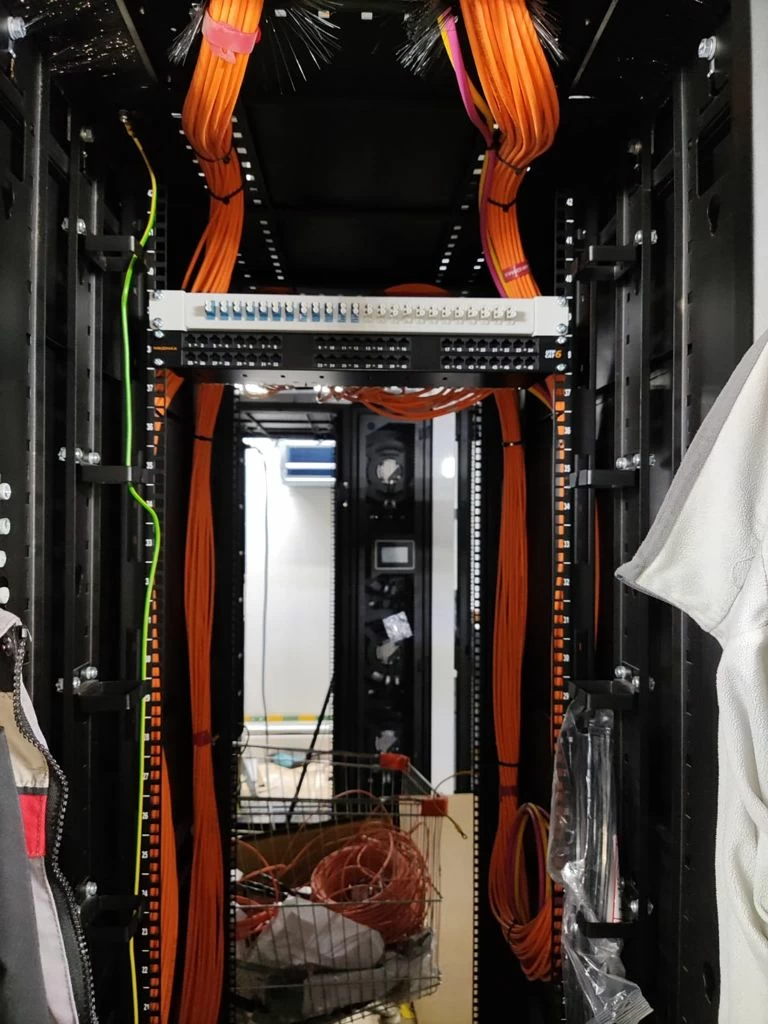

Монтаж ВОЛС

Порядок и условия выполнения:

1. Проверка катушки с проводами на предмет механических повреждений: царапин, надрезов, вмятин. Короткие фрагменты кабеля (до двух километров) можно осмотреть (на просвет) с помощью фонарика. Это необходимо сделать сразу после закупки материалов, до начала монтажа.
2. Анализ спроектированной кабельной трассы на предмет вероятных осложнений: острых углов, посторонних предметов, забитых каналов. При наличии проблем надо внести в проект изменения для снижения потенциальных рисков.
3. Распределение кабеля по маршруту. Это нужно сделать таким образом, чтобы места установки усилителей были защищены от негативных факторов. Также важно при распределении материала оставить его достаточный запас (10-20%) на случай форс-мажорных ситуаций. Оголенные концы проводов нужно защитить водонепроницаемыми заглушками. При наружной протяжке энергокабеля рекомендуется использовать защитные трубы.
4. Прокладка оптоволокна под землей предполагает организацию дополнительных защитных мер. При работах в траншее провода следует укладывать на слой насыпи (желательно – песка) до 150 сантиметров, и сверху засыпать таким же слоем расходного материала.  Дно подземного канала должно быть гладким и ровным. Перед началом монтажных работ из траншеи следует удалить камни, потому что они могут повредить стекловолокно.
5. Укладка проводной линии в лоток (равно как и в траншею) обычно выполняется с катушки. Самое главное в этом процессе – не допустить критического изгиба и нагрузки на оптоволокно. Шнуры нужно укладывать на одном уровне, избегать точек повышенных нагрузок, не создавать на трассе острых углов и пересечения с другими кабельными сборками.
6. Протяжка проводов через каналы ВОЛС. Данный процесс аналогичен прокладке витой пары. Используя хомуты и скобы важно помнить, что давление должна испытывать силовая конструкция, а не наружная оболочка бронекабеля. Чтобы снизить трение, рекомендуется использовать полистирол или тальк. Это заметно ускорит и упростит протяжку кабельных сборок.
7. Крепление ВОЛС нейлоновыми стяжками и/или хомутами. Шнуры не должны провисать и сползать. При этом сильно натягивать кабель также не рекомендуется. В этом случае он может плохо реагировать на вибрации и температурные перепады.
8. Установка активного оборудования.
9. Подключение (при необходимости) периферийных комплектующих и компьютерной техники.
10. Настройка программного обеспечения.

Тестирование ВОЛС

Завершающий этап монтажа – это проверка конструкции на соответствие технологическим стандартам. Она включает:

1. Визуальный осмотр ВОЛП на наличие механических повреждений.
2. Измерение пропускных характеристик сети.
3. Анализ сбоев, помех и других недочетов в функционировании ВОЛП.

В процессе тестирования используются стабилизированные излучатели (определяют потерю мощности излучения), измерители мощности (измеряют уровень радио или видеосигнала), аттенюаторы (используются для анализа потерь в волоконно-оптических каналах), анализаторы возвратных потерь (измеряют качество отражения во всех линиях), идентификаторы кабельной сборки (исследуют целостность волокна ВОЛС), световые микроскопы (контролируют КПД коннекторов и разъемов) и другие инструменты.

Преимущества ВОЛП

1. Высокий пропускной потенциал (до нескольких терабайтов в секунду).
2. Компактность. Волоконные коммуникации обладают меньшим объемом и весом по сравнению с витой парой.
3. Рентабельность. Вложения в строительство ВОЛС быстро окупаются за счет бесперебойной работы всех коммуникационных подразделений.
4. Безопасность. Во-первых, ВОЛП надежно защищены от несанкционированного доступа. Во-вторых, технология движения сигнала из точки в точку исключает возможность просмотра, прослушивания или изменения информации.
5. Долговечность. Срок непрерывной службы стекловолокна значительно дольше по сравнению с аналогами. Среднестатистический период эксплуатации ВОЛП составляет 25 лет.
6. Модульность. На базе волоконно-оптических линий связи можно строить интегрированные комплексы, включающие видеонаблюдение, интернет, телефонию СКУД, охранные сигнализации и т.д.
7. Неприхотливость оптической среды. Световые волокна не подвержены намоканию, окислению и электромагнитному воздействию.
8. Взрыво- и пожаробезопасность (даже при изменении физико-химических свойств).
9. Устойчивость сигнала. Затухание радио и видеосигнала не превышает 0,3 дБ/км. Для сравнения уровень затухания при использовании коаксиальных шнуров выше, как минимум, в десять раз.
10. Аккуратный внешний вид.

Преимущества компании Мелдана

1. Установка ВОЛС «под ключ»: планировка + подбор инвентаря + сборка + тестирование и настройка.
2. Сертифицированная техника с заводской гарантией до трех лет.
3. Цены на товары и услуги – до пятнадцати процентов ниже рыночных: протяжка оптоволокна – 100 рублей за метр, сварка в муфте – 500 р.,  зачистка оптико-волоконного провода – 300 р., монтаж гофрированных труб – 50 р./м, сборка металлических лотков – от 200 р./ м, лазерное тестирование – 100 р., проверка рефлектометром – 350 р. и т.д.
4. Доставка комплектующих по Москве и Московской области – не более двух дней.
5. В штате – квалифицированные инженеры-проектировщики, монтажники и тестировщики с опытом – выше трех лет.
6. Обработка заявок – в течение 60 минут.
7. Форма оплаты – на выбор клиента: банковский перевод, наличный расчет, оплата картой (МИР, Master Card, Visa).

Получить консультацию и оформить заказ вы сможете по контактному телефону, через электронную почту sale@meldana.com или через всплывающую форму на сайте.
